     Melanjutkan pembahasan kita sebelumnya, kali ini Mechgamer ingin memberikan lebih dalam mengenai DS4. Jadi kita sebagai gamer tidak hanya asal pegang tapi paham juga isi dalamnya. Kita saja marah loh kalau asal dipegang tetapi kita tidak dipahami apa maunya hehe. Langsung saja kita bahas satu per satu part penting dan problemnya sembari kita bongkar DS4 nya.

Warning : Post kali ini akan memuat banyak gambar.

Note : Jika tidak ada masalah pada DS4, lebih baik tidak dibongkar.

Tools : Obeng Plus dan Minus
Pinset(opsional) Untuk mencabut ribbon jika sulit dijangkau
Contact Cleaner Electric  Wajib gunakan contact cleaner yang tepat
jika disemprotkan akan langsung mengering
DS4Windows(optional) Software PC yang lebih baik untuk melihat reading
Kompresor Kecil(optional)

Legend :Hijau : Nama komponen utama
Merah : Peringatan/Wajib dibaca
.
Gambar 1.0 : contoh ilustrasi layout dari luar DS4

     Pada bagian luar kita lihat Casing dan tombol diantaranya; PS Button, Share Button, Option Button, Directional ButtonAction Button (X, O, □,  ∆), Shoulder Button (L1 R1), Trigger Button (L2 R2), Touchpad, Left & Right Stick (Analog Stick).

     Pertama kita buka 4 sekrup di bagian bawah DS4, Lalu congkel sedikit pada bagian dekat audio jack, dan congkel lagi sedikit juga pada bagian dekat touchpad. Tekan tombol L2 R2 sambil mengangkat sedikit sampai terlepas bagian casing belakang dari L2 R2.

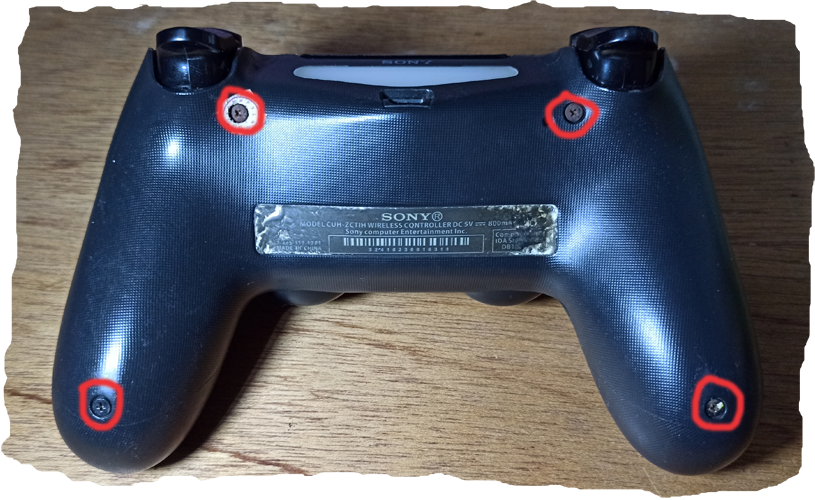

Gambar 1.1 : Lokasi 4 buah sekrup case

Gambar 1.2 : titik saat mencongkel dekat audio port

Gambar 1.3 : tekan tombol trigger sembari dorong dan angkat casing

Gambar 1.4 : tombol trigger dan casing sudah terlepas, lakukan lagi pada satunya

     Selanjutnya kita buka perlahan sampai kelihatan kabel ribbon yang menghubungkan charging port dengan mainboard. Kita cabut perlahan kabel ribbon dengan menarik bagian plastik berwarna birunya.

Gambar 2.0 & 2.1 : ribbon connector usb port dan melepasnya dari mainboard

     Pada phase ini, kita bisa melihat beberapa komponen seperti charging port, baterai,  serta tombol shoulder dan trigger atau L1 L2 R1 R2.

- Jika mengalami masalah seperti charging port longgar, jika ada spare part kalian bisa ganti pada phase ini.

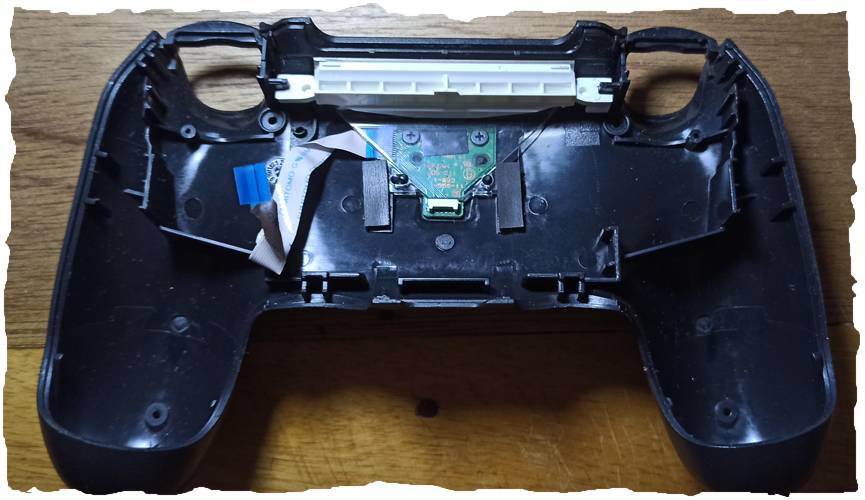

Gambar 2.2, 2.3 & 2.4 : led lightbar dan connector usb port saat berada di case

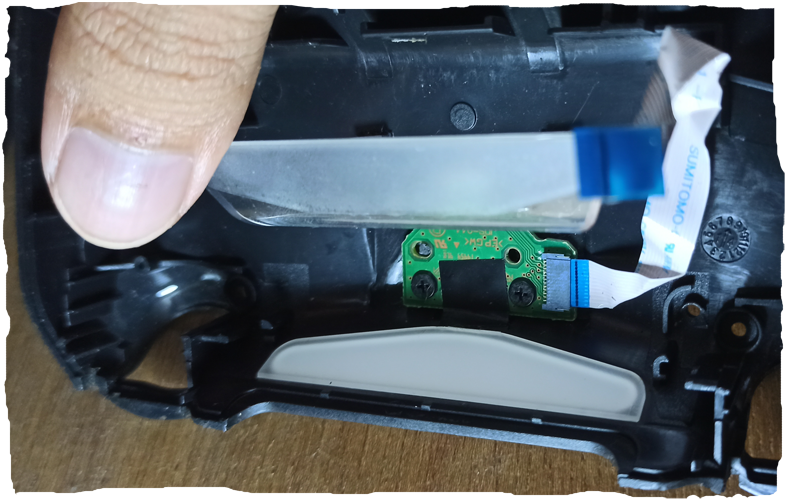

Gambar 2.5 & 2.6 : connector usb port tampak depan dan belakang

- Baterai juga bisa diganti jika mengalami masalah seperti kemampuan menyimpan menurun atau sudah tidak mau mengisi sama sekali.

Gambar 3.0 : socket battery ke mainboard

- Untuk L1 L2 R1 R2 jika memiliki masalah bisa di periksa juga kemungkinan kotor pada bagian kontak poin antara conductive film ribbon dengan silicon rubber carbon dot. Untuk cara pembersihan kontak poin, lepaskan tombol dari dudukannya, perhatikan spring L2 R2 saat melepas karena bentuknya terlalu kecil dan gampang terlempar, lalu angkat sedikit silicon rubber carbon dot nya, semprot dengan contact cleaner pada film ribbon, pasang kembali beserta spring dan pastikan tombol bisa dimainkan naik turun dengan normal. Jangan pernah menyemprotkan contact cleaner pada bagian berbahan karet.

Gambar 4.0 & 4.1 : posisi spring dan silicon rubber carbon dot

- Masalah tombol L R mudah terlepas juga bisa di analisa pada phase ini. periksa dengan baik apakah masalah berada pada casing atau buttonnya. Disarankan penggantian jika salah satu bagian ada yang sudah terkikis.

Gambar 4.2 : perhatikan apakah kondisi lock button masih bagus atau sudah terkikis

     Jika tidak ada hal seperti tadi maka kita bisa lanjut ke phase selanjutnya. Lepaskan "baterai" dengan cara mencabutnya dari socket, angkat rumah plastik yang menjadi dudukan "baterai", lepaskan 1 sekrup yang mengikat "mainboard" dan "casing depan", cabut juga "ribbon touchpad" yang terhubung pada "mainboard". Lepaskan tombol L1 L2 R1 R2, perhatikan spring untuk tombol trigger dan pastikan tidak hilang karena bentuknya terlalu kecil dan gampang terlempar.

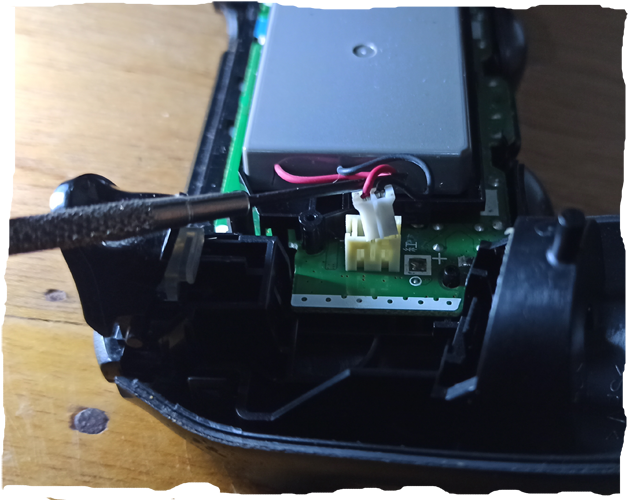

Gambar 5.0 & 5.1 : cabut socket baterai menuju main board lalu angkat dudukan baterainya
Gambar 5.2 : lokasi sekrup dan ribbon touchpad yang harus dicabut

     Di phase ini kita bisa angkat mainboard tapi harap perhatikan kabel rumble atau akrab disebut dinamo/rotor. Dinamo ini berfungsi untuk "getar" pada aksi tertentu dengan memanfaatkan putaran yang diberi pemberat setengah lingkaran dengan jumlah berbeda pada kiri dan kanannya. Kabel rumble ini terpasang pada mainboard dengan cara disolder. Jadi jika mengangkat mainboard harus beserta rumah plastiknya.
Gambar 5.3 : mainboard beserta rumble dan speaker ditengahnya

Disini kita melihat bahwa L & R Stick juga menempel pada mainboard karena disolder langsung. Angkat analog cap dan kita sudah melihat isi bagian dalamnya sekarang (pada gambar di atas (5.3), posisi analog cap sudah di cabut).

- Mainboard akan bisa disebut bermasalah jika tidak ada respon sama sekali baik saat mode wireless maupun kabel. Perlu diperhatikan jika DS4 hanya bisa koneksi melalui kabel berarti ada kemungkinan masalah dengan bluetooth module nya.

Gambar 5.4 : mainboard

Note : Jangan coba melepas mainboard hingga tampak seperti gambar diatas (5.4), karena memasang kembali rumble memerlukan solder dan ketelitian.

- Karena Directional, Action Button, PS Button, Share Button, Option Button sudah terlihat, jika ada masalah bisa bersihkan conductive film ribbonnya. Jika tombol sudah mulai terasa lemah disarankan ganti silicon rubber carbon dotnya. Ada juga cara dengan mengkarbon lagi menggunakan pensil kayu yang diambil serbuknya lalu oleskan ke silicon rubber carbon dot.

Gambar 5.5 : conductive film ribbon
Gambar 5.6 : silicon rubber carbon dot

- Untuk touchpad, mechgamer tidak pernah mengalami masalah, andai ada mungkin sebaiknya bersihkan permukaannya saja dengan cara diusap, kemungkinan permukaan touchpad hanya berminyak sehingga menghalangi sentuhan jari.

Gambar 5.7 & 5.8 : tampak depan dan belakang touchpad

- Perhatikan conductive film ribbon dan bersihkan dengan lembut, pastikan tidak ada bagian terlipat, jika masih bermasalah disarankan untuk ganti conductive film ribbon. Benda ini memiliki harga beragam di marketplace, tingkat kualitas tidak masalah cukup perhatikan kesamaan layout dengan DS4 agar tidak salah beli.

- Pada bagian analog harus dirawat dengan hati-hati karena bagian ini yang paling rewel jika sudah ada masalah. Jika mengalami analog drift bisa dicoba semprotkan contact cleaner kebagian dalamnya tetapi jangan terlalu banyak lalu tiup dengan kompresor hanya tekanan kecil. Jika tidak ada kompresor bisa tiup dengan mulut saja tetapi pastikan tidak ada air yang ikut tersembur hehe.

- Jika masih analog drift setelah melakukan hal diatas berarti sudah ada masalah dengan potensiometer, bisa jadi ada debu yang masuk ke potensio dan menyebabkan pembacaan menjadi kacau. Buka sedikit rumah potensio lalu angkat. Periksa rumah dudukan potensio dan pastikan tidak tergores sedikitpun. Jika ada goresan pada rumah potensio maka harus mengganti analog dan menggunakan solder.

Gambar 6.0 : congkel sedikit kesamping rumah potensionya, maka akan terlihat  seperti digambar
Gambar 6.1 : bersihkan dudukan potensio jika terlihat debu, teliti juga apakah ada goresan pada kontak
Gambar 6.2 : bersihkan plat dan pastikan kering

     Selamat !!!. Teman - teman telah berhasil mengupas tuntas DS4 dan menjadi teknisi di rumah sendiri. Selanjutnya tinggal pasang kembali dengan cara lakukan sesuai arah berlawanan dengan membongkar (misal awalnya berdebu jangan taruh kembali debunya ya hehehe).

     Jangan lupa, setelah selesai bongkar langsung di uji coba agar tau ada kesalahan dan bisa cepat di perbaiki. Mechgamer juga akan kasih lihat hasil SS milik mechgamer dari reading ds4windows.

Gambar 7.0 : controller reading saat sebelum dibongkar

     Terlihat di gambar bahwa left stick mengalami drifting kedepan sedikit, hal ini menyebabkan karakter kita bisa jalan sendiri walaupun controller sudah tidak ditangan.

Gambar 7.1 : controller reading saat setelah dibongkar

     Dan hasilnya setelah dibongkar total, terutama setelah pembersihan potensio, left stick sudah tidak drifting lagi. Kita sudah berhasil hemat biaya service atau bahkan hemat biaya beli DS4 baru loh. Software ds4windows juga bisa baca input delay, trigger L2 R2, gyro, axis, battery level. Ini software berguna banget, mau connect via bluetooth maupun usb bisa.
